Name: 1000V classe solare della fiamma della scatola di giunzione del modulo di CC PV IP67 UL944-V0
Brand: Hochiry
SKU: GF20X
Price: 3.5 USD
Availability: InStock
Rating: 4.8 (113 reviews)

Casa > prodotti > scatola di giunzione solare di pv >

1000V classe solare della fiamma della scatola di giunzione del modulo di CC PV IP67 UL944-V0

Scatola di giunzione solare del modulo

scatola di giunzione del modulo di 1000V PV

Scatola di collegamento del pannello solare IP67

Luogo di origine:

La Cina

Marca:

Hochiry

Certificazione:

TUV

Numero di modello:

GF20X

Contattici

Richieda una citazione

1000V classe solare della fiamma della scatola di giunzione del modulo di CC PV IP67 UL944-V0

Dettagli del prodotto

Nome di prodotto:

Scatola di giunzione solare di PV

Potere:

300W

Tensione nominale:

CC 1000V

Protezione impermeabile:

IP67

Currrent stimato:

25A

classe della fiamma:

UL944-V0

Classe di sicurezza:

Classe I I

Termini di trasporto & di pagamento

Quantità di ordine minimo

100pcs

Prezzo

3.5USD/PCS

Imballaggi particolari

Cartone standard (500sets/ctn), 21g/set N.W: 10.8KG G.W: Dimensione 11.3KG: 40*26*31cm

Tempi di consegna

3-5 giorni

Termini di pagamento

T/T, Western Union, MoneyGram

Capacità di alimentazione

50000 pezzi alla settimana

PRODOTTI RELATIVI

Classe solare IP67 della fiamma della scatola di giunzione di TUV 1500V PV 200W 25A UL94 V0

Ottenga il migliore prezzo

Diodo solare 25A di esclusione della sbarra collettrice 3 del modulo 4 della scatola di giunzione di GF20X PV 300W

Ottenga il migliore prezzo

1000V classe solare della fiamma della scatola di giunzione del modulo di CC PV IP67 UL944-V0

Ottenga il migliore prezzo

Scatola di giunzione solare di BIPV PV 4rails fotovoltaico 3diods 730580260mm

Ottenga il migliore prezzo

Contattici

86-180-25320086

info@szhodas.com

86-0755-5320086

Contatto ora

Descrizione di prodotto

Scatola di giunzione di IP67 BIPV per la costruzione della scatola di giunzione fotovoltaica integrata del pannello solare dei connettori di cavo di 4rails3diods 4mm2

Vista principale

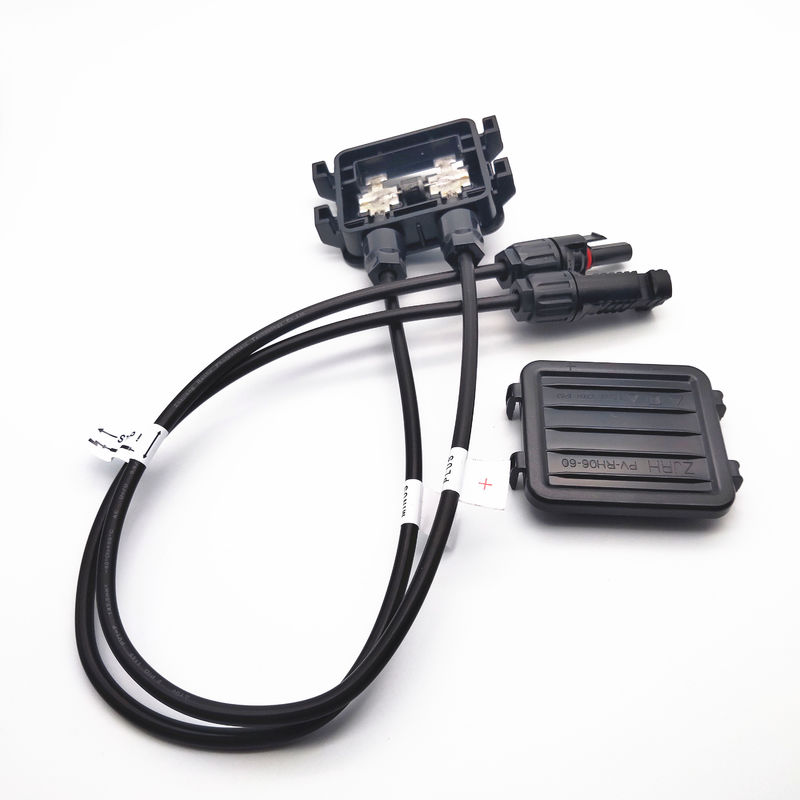

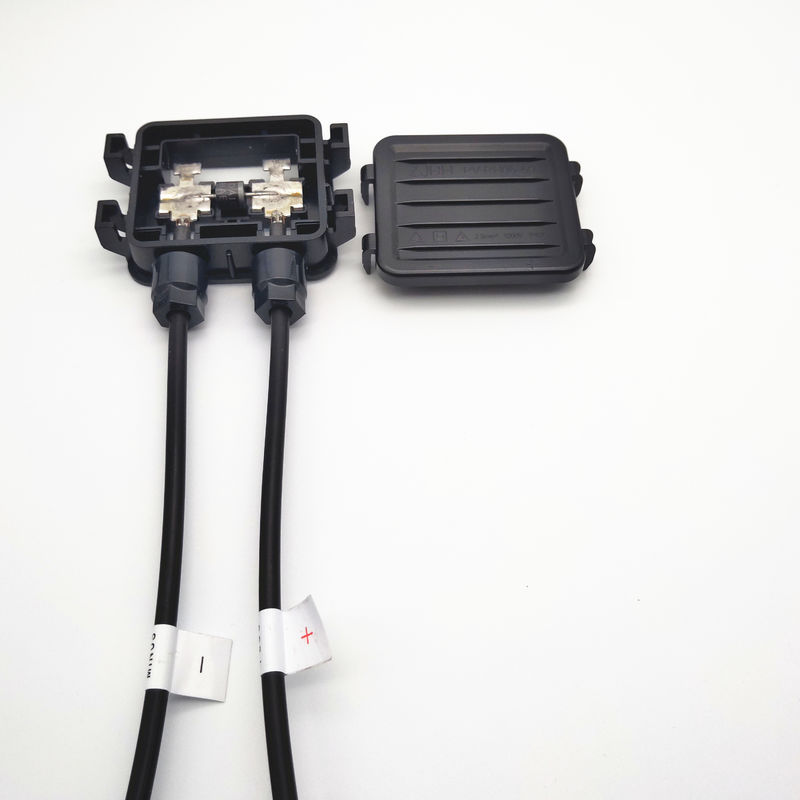

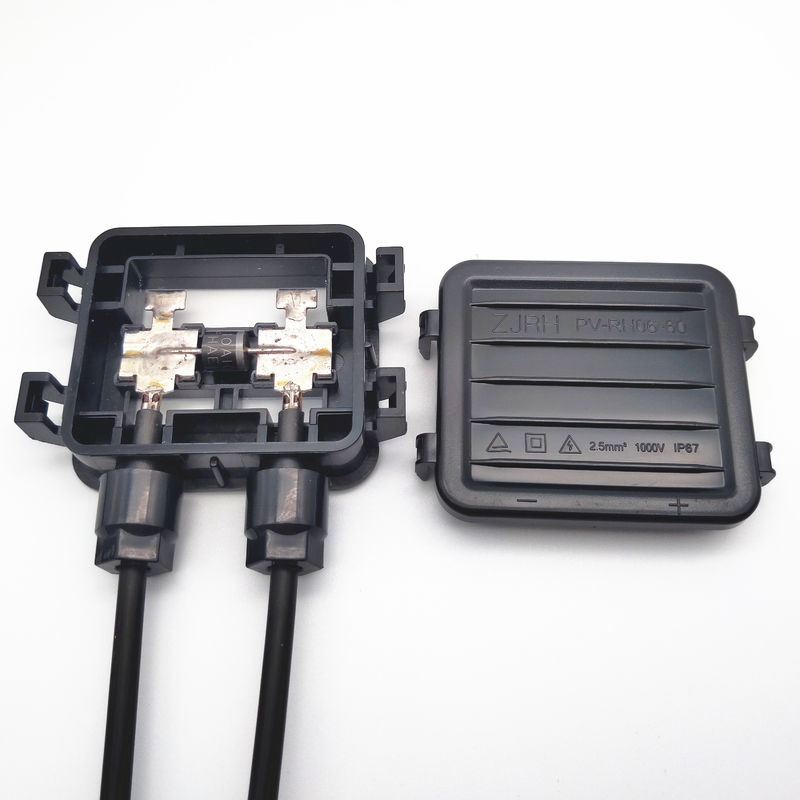

Pannello solare che scatola di giunzione è usata per il collegamento solare del pannello di PV, ha diodo, cavo, corpo della scatola di giunzione, connettore. Questa J-scatola è 1 diodo, adatto a modulo solare 50W-100W

Caratteristiche:

1. Certificazione, TUV, CE, RoHS

2. 25 anni di garanzia

3. Bastone posteriore del corpo da rivestire direttamente, molto conveniente installare

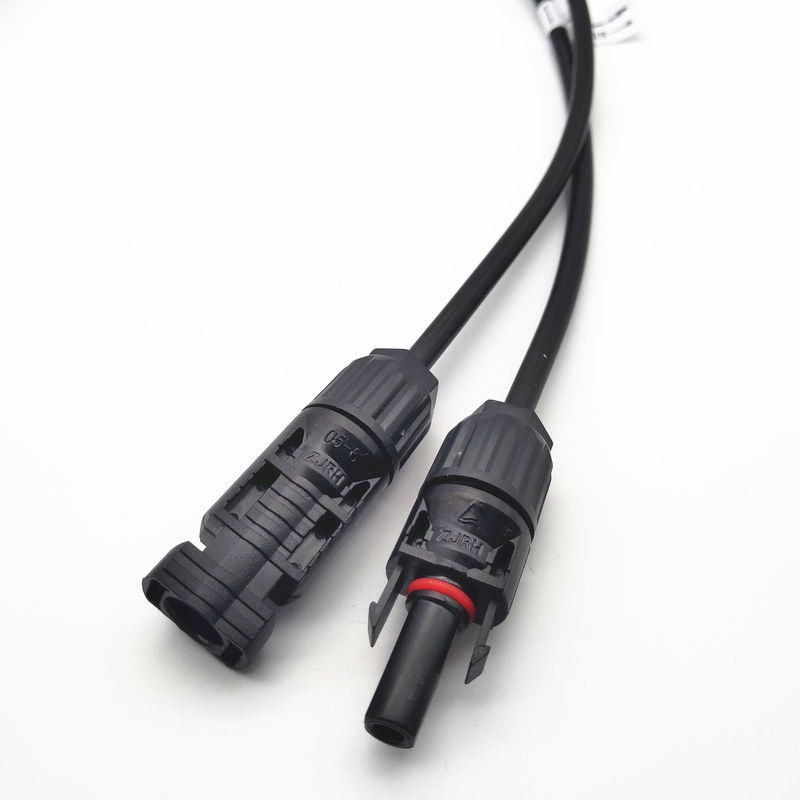

4. Già adatti con il connettore solare e fissa il collegamento

Caratteristiche tecniche:

Number di modello	GF20X
Numero di certificazione	TUV: R50348429
Tensione nominale	TUV 1500V, UL 1000V, CC di CSA 1500V
Gamma di temperature	-40C a +85C
Classe di sicurezza	Classe II
Grado di protezione	IP67
Intervallo di grandezza del cavo	4mm2, 12AWG, 1Meter
Resistenza della fiamma	V-0, 5VA
Gamma impermeabile	Sigillante di impregnazione
Volume di gel del silicio	24 ml
Larghezza dei nastri di rame	Fino a 8mm per saldare
Metodo del collegamento	Saldatura
Materiale di isolamento	PPE+PS/PA
Materiale del contatto	Lega di rame
Dimensione globale	10x8x16cm

Punti dell'installazione

Piatto posteriore adesivo della scatola

È un'operazione d'affissione molto semplice fra la scatola di giunzione e lo strato posteriore di PVmodule.

Facendo la scatola di giunzione che affronta giù ed iniettare colla intorno al fondo
della scatola di giunzione

I nastri della lega per saldatura del modulo di PV sono passato
con area di sigillatura. Il corpo della scatola è stato allineato nel giusto posto dello strato posteriore.

Saldatura del bus

Non muova scanalato
cacciavite, contattante il nastro del PV-modulo con la punta del saldatoio,
rimuova il saldatoio fino allo strato della latta ha fuso e rimuovono il forcipe
dopo il trattamento della latta.

Materiale da otturazione della scatola

Dopo che il collegamento ed il montaggio della scatola e delle componenti di giunzione, la parte interna della scatola di giunzione devono essere iniettati con colla. Le componenti del rame, del diodo e del metallo dentro della scatola di giunzione devono essere sigillate con colla.

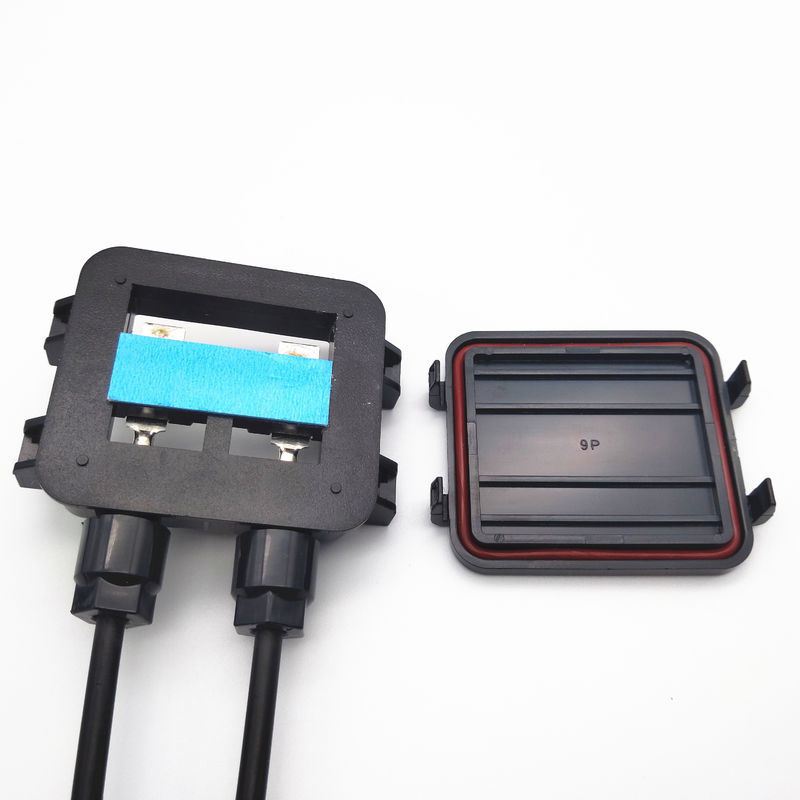

Installi il coperchio della scatola

I coperchi della scatola sono disposti sopra la scatola di giunzione.

Coperchio del contenitore di stampa giù, il coperchio della scatola nel giusto posto quando sentite ovviamente il suono «della falda».
Note

1, tenendo il corpo della scatola uno stato orizzontale quando coprire il coperchio.
2, non inclinano la scatola di giunzione una volta completi.
3, richiesto quando installano i pannelli del posto del coperchio attraverso nelle correnti di aria 10 ore fino alle cure del silicio.
