Luogo di origine:
La Cina
Marca:
Hochiry
Certificazione:
CE/ROHS/ISO9001/ANATEL
Numero di modello:
GYTY53
Contattici

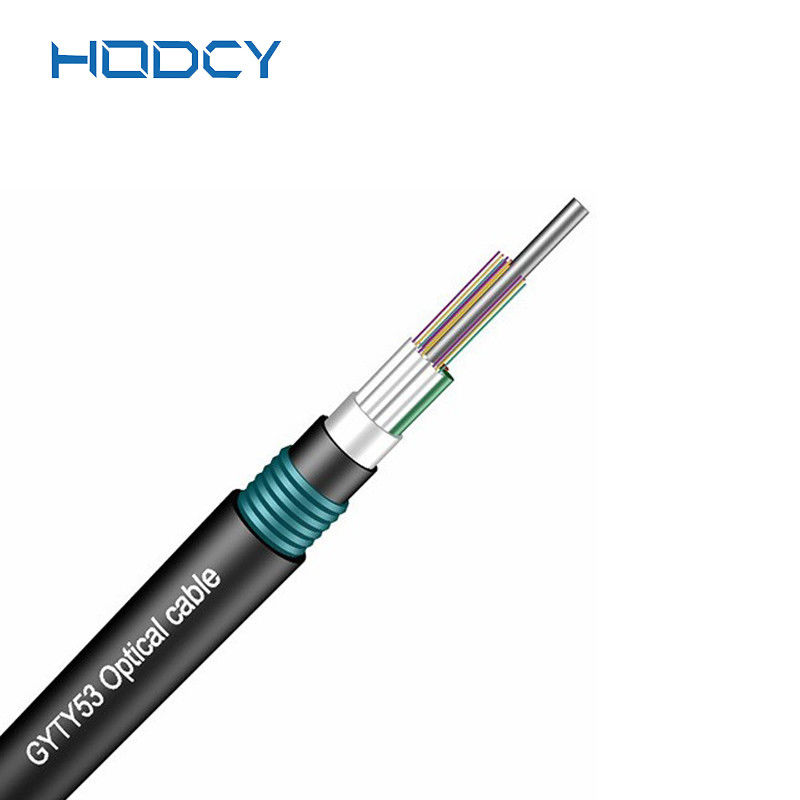

Fibra ottica corazzata sotterranea del cavo del cavo a fibre ottiche GYTY53 di singolo modo di sepoltura G652D
Descrizione
Il cavo di fibre ottiche sepolto diretto all'aperto GYTY53, di tipo monomodale o misto, è posizionato in un tubo sciolto fatto di alta plastica del modulo. I tubi sono riempiti di composto di riempimento resistente all'acqua. Un filo di acciaio a volte inguainato con polietilene (PE) per cavo con l'alto tenore di fibre, individua nel centro del centro come membro di forza metallico. I tubi (e riempitori) sono incagliati intorno al membro di forza nel centro compatto e circolare del cavo. Il centro del cavo è riempito di composto di riempimento per proteggerlo dall'ingresso dell'acqua, sopra cui una guaina interna del PE sottile si applica. Dopo che lo PSP si applica longitudinalmente sopra la guaina interna, il cavo è completato con una guaina esterna del PE.
Caratteristiche
La fibra ottica del cavo GYTY53 aderisce bene a YD/T standard 901-2001as come IEC 60794-1.
Buona prestazione di temperatura e meccanica
Tubo ad alta resistenza dei looes che è idrolisi resistente
Composto speciale del materiale da otturazione del tubo assicurare una protezione critica di fibra
La struttura compatta specialmente progettata è buona ad impedire i tubi sciolti restringersi
Schiacci la resistenza e la flessibilità
Condotta aerea che pone i metodi
La guaina del PE protegge il cavo da radiazione ultravioletta
Le seguenti misure sono approntate per assicurare il cavo a tenuta d'acqua:
Filo di acciaio usato come il membro di forza centrale
Composto sciolto del materiale da otturazione del tubo
materiale da otturazione del centro del cavo di 100%
Barriera dell'umidità di APL
Miglioramento di PSP a prova d'umidità
Parametri tecnici
| Tipo di cavo | Numero di fibre | Tubi | Riempitori | Diametro del cavo | Peso del cavo | Resistenza alla trazione | Resistenza di schiacciamento | Raggio di piegamento |
| Lungo/a breve termine | Lungo/a breve termine | Statico/dinamico | ||||||
| millimetro | kg/km | N | N/100mm | millimetro | ||||
| GYTY53-2~6 | 2~6 | 1 | 5 | 13,8 | 188 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTY53-8~12 | 8~12 | 2 | 4 | 13,8 | 188 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTY53-14~18 | 14~18 | 3 | 3 | 13,8 | 188 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTY53-20~24 | 20~24 | 4 | 2 | 13,8 | 188 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTY53-26~30 | 26~30 | 5 | 1 | 13,8 | 188 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTY53-32~36 | 32~36 | 6 | 0 | 13,8 | 188 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTY53-38~48 | 38~48 | 4 | 1 | 14,6 | 206 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTY53-50~60 | 50~60 | 5 | 0 | 14,6 | 206 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTY53-62~72 | 62~72 | 6 | 0 | 15 | 215 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTY53-74~84 | 74~84 | 7 | 1 | 16,4 | 254 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTY53-86~96 | 86~96 | 8 | 0 | 16,4 | 254 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTY53-98~108 | 98~108 | 9 | 1 | 17,8 | 290 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTY53-110~120 | 110~120 | 10 | 0 | 17,8 | 290 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTY53-122~132 | 122~132 | 11 | 1 | 19,5 | 340 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTY53-134~144 | 134~144 | 12 | 0 | 19,5 | 340 | 1000/3000 | 1000/3000 | 10D/20D |
| GYTY53-146~216 | 146~216 | 19,5 | 345 | 1000/3000 | 1000/3000 | 10D/20D |
Pacchetto e consegna
