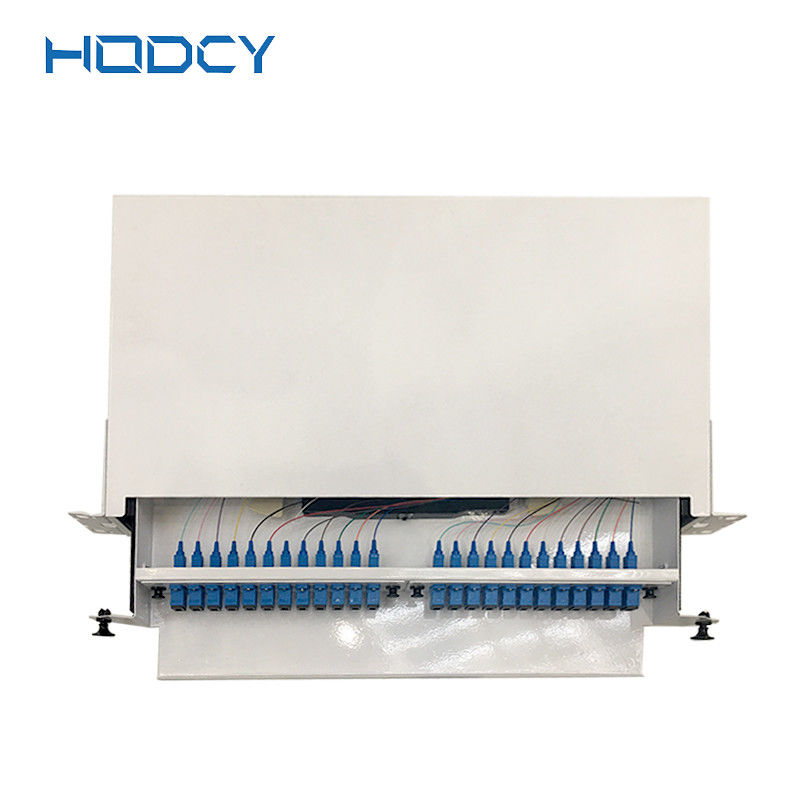

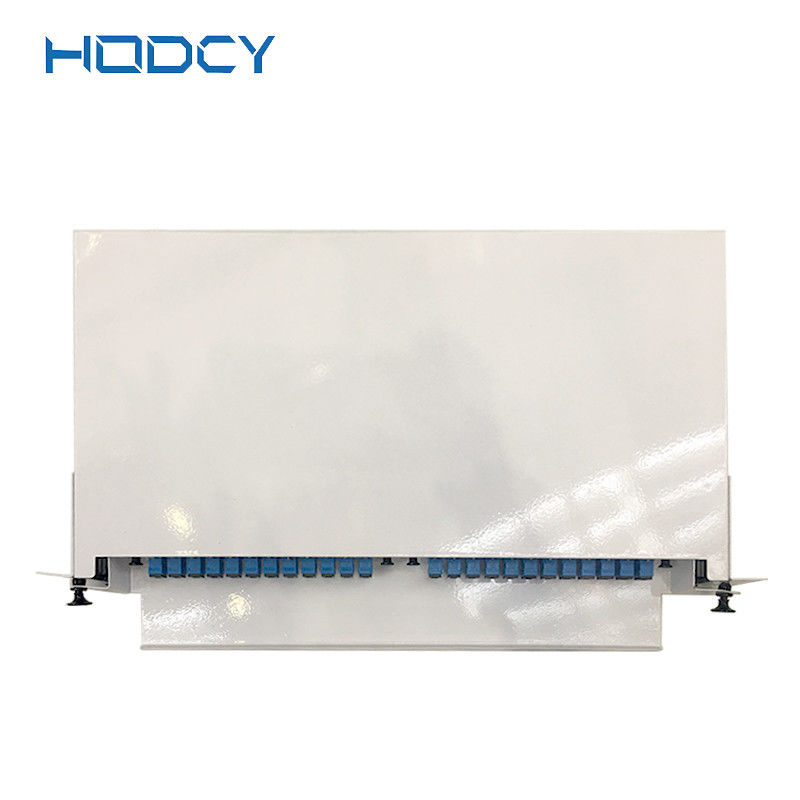

I centri a fibra ottica fissati al muro SMC del quadro d'interconnessione 48 per il Governo all'aperto delle Telecomunicazioni

Quadro d'interconnessione a fibra ottica a fibra ottica della struttura di distribuzione di ODF per il Governo all'aperto delle Telecomunicazioni

Caratteristiche tecniche:

1. Vita durevole: periodi >1000

2. Temperatura di lavoro: -5℃ ~ +40℃

3. Temperatura del trasporto e di stoccaggio: -25 ℃ del ℃~ +55

4. Umidità relativa: ≤ 85% (+30℃)

5. Pressione atmosferica: 70 ~ 106Kpa

6. Resistenza di isolamento: >1000MΩ/500VDC

7. Resista alla tensione: 3000VDC/1min senza ripartizione, nessun effetto ad arco

Struttura & caratteristiche:

1. Composizione: L'unità di ODF consiste della scatola di ODF, delle componenti interne e della protezione a fibra ottica del connettore.

2. Capacità: i 12 centri, i 24 centri, i 48 centri, i 72 centri, i 96 centri, i 144 centri.

3. Le componenti interne comprendono le seguenti sezioni:

Struttura di sostegno: la parte principale della struttura interna per il supporto della struttura interna.

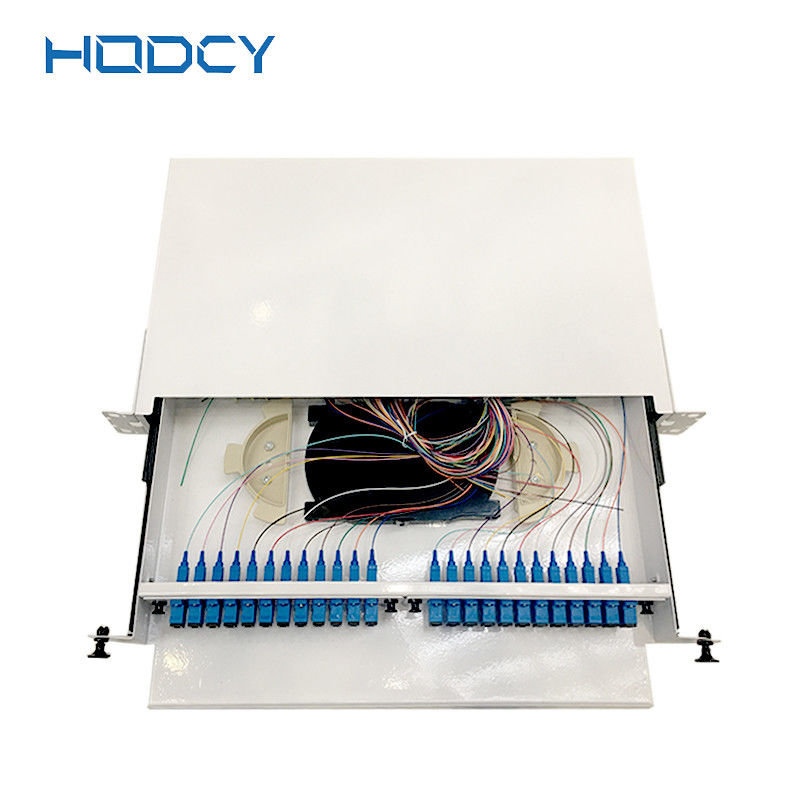

Vassoio della giuntura della fibra: usato per in sequenza la conservazione il connettore a fibra ottica (ed il suo membro protettivo) e della fibra ottica restante, la lunghezza del di fibra ottica restante non è di meno di 1,6 m., il raggio di curvatura del disco di fibra ottica restante non sono di meno di 32 millimetri. Anche potrebbe fornire un segno per l'identificazione facile del numero della fibra per riconnessione e di uno spazio per l'operazione facile.

Dispositivo di riparazione: usato per la riparazione del conduttore, il cavo che rinforzano la riparazione del membro e che fissano la riparazione della treccia ed il connettore a fibra ottica è protetto da un tubo protettivo termorestringibile.

4. Aspetto: L'unità di ODF ha forma completa, nessun sbavature, nessun bolle, nessun crepe e vuoti, nessuna distorsione, nessun impurità ed altri difetti. Tutti i colori del fondo dovrebbero essere uniformi e continui. Dopo il trattamento elettrostatico dello spruzzo, il colore dovrebbe essere uniforme ed esente dai graffi e dal fondo esposto.

5. Materiale: Tutte le parti di plastica sono fatte delle proprietà anticorrosive. Le parti di metallo sono trattate da spruzzo elettrostatico per aumentare la loro resistenza della corrosione. Le proprietà fisiche e chimiche dei materiali sono stabili ed i materiali hanno buona compatibilità.

6. La temperatura calore-restringente del materiale e del riempitore utilizzati nel tubo protettivo termorestringibile non è di meno che 120℃, la temperatura di addolcimento termico è maggior di 90℃ e la temperatura di uso è -25℃ a +40℃.

7. Tutti i materiali sono non tossici, anti corrosivi e non hanno effetti collaterali sulle sanità e su altre attrezzature.

8. Caratteristiche strutturali: 19" interfaccia standard dell'installazione, adatta ad installazione su vari scaffali e gabinetti; Costruzione metallica, spruzzo elettrostatico della pittura della superficie, struttura leggera, bello aspetto; Progettazione completamente modulare, installazione flessibile di operazione anteriore completa, costruzione conveniente e manutenzione; Progettazione inserita, modulo d'impionbatura del cavo di fusione integrato con il cavo d'impionbatura; Adatto a cavo a nastro ed impacchettato; 12pcs FC, gli adattatori della st e dello Sc possono essere installati su ogni vassoio. La parte anteriore dell'adattatore è a 30°angle, che non solo assicura il raggio di curvatura della fibra ma inoltre evita il danneggiamento di laser degli occhi; il modulo può essere eliminato all'operazione fuori dell'attrezzatura è semplice e conveniente; il cavo ottico e la treccia hanno più di 2m dello spazio di stoccaggio.

Specifiche:

Informazioni di ordinazione:

Rules di modello: HDS-ODF-XX-XX-XX
