Luogo di origine:
La Cina
Marca:
Hochiry
Certificazione:
CE/ROHS/ISO9001/ANATEL
Numero di modello:
Cavo a fibre ottiche di GYTS
Contattici

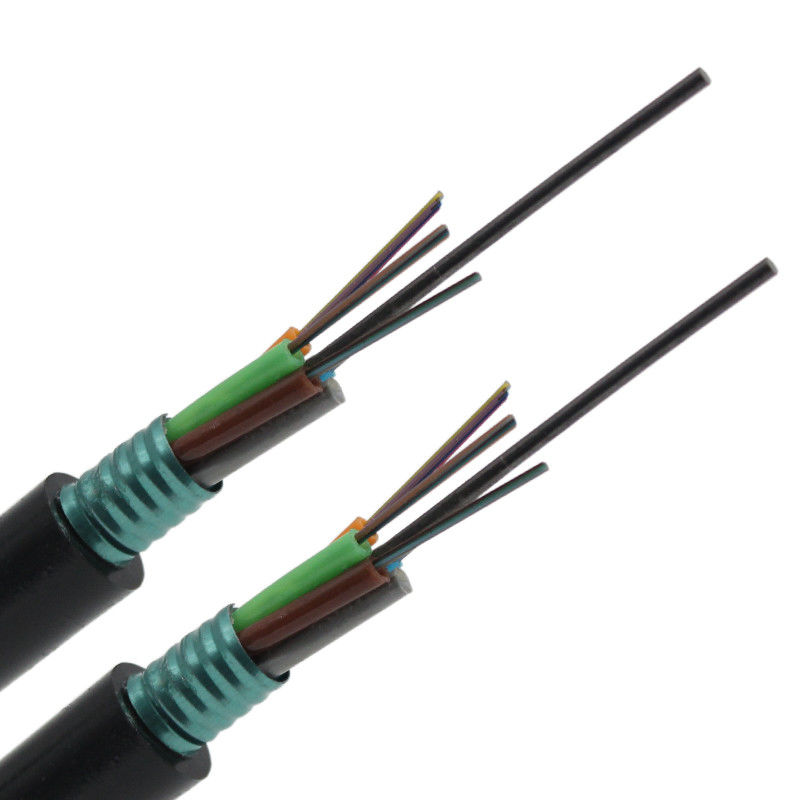

cavi aerei del cavo a fibre ottiche della condotta sotterranea all'aperto corazzata della metropolitana di 12 24 48 fibre liberamente
Descrizione:

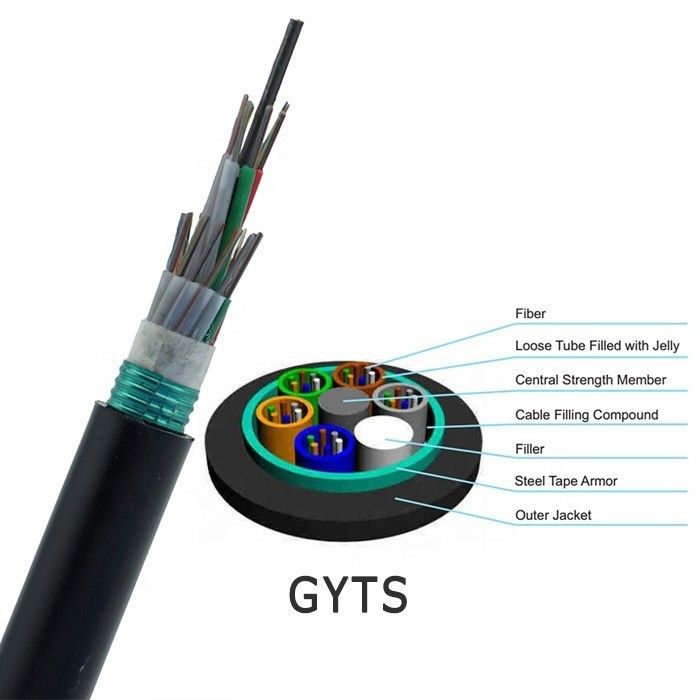

Le fibre, 250μm, sono posizionate in un tubo sciolto fatto di alta plastica del modulo. I tubi sono riempiti di composto di riempimento resistente all'acqua. Il tubo è avvolto longitudinalmente con uno strato di PSP. Fra lo PSP e la acqua didascalia sciolta del tubo il materiale si applica per tenere il compatto del cavo ed a tenuta d'acqua. Due fili di acciaio paralleli sono disposti ai due lati del nastro d'acciaio. Il cavo è completato con una guaina del polietilene (PE).
Caratteristiche:
Il cavo di GYTS aderisce bene a YD/T standard 901-2001as come IEC 60794-1.
Buona prestazione di temperatura e meccanica
Tubo ad alta resistenza dei looes che è idrolisi resistente
Composto speciale del materiale da otturazione del tubo assicurare una protezione critica di fibra
Schiacci la resistenza e la flessibilità
Le seguenti misure sono approntate per assicurare il cavo a tenuta d'acqua:
Singola plastica a fibra rinforzata come il membro di forza centrale
Composto sciolto del materiale da otturazione del tubo
materiale da otturazione del centro del cavo di 100%
Applicazione:
Le Telecomunicazioni interurbane, lan nell'area ad alta tensione o accesso alla rete delle Telecomunicazioni
Particolarmente per il sistema del trasporto di energia. eccessive aree di tuono ed alto disturbo elettromagnetico.
Metodi raccomandati di layings
Area ad alta tensione, aerea
Vantaggi:
1. Dispersione ed attenuazione basse.
2. progettazione adeguata, controllo preciso per la lunghezza in eccesso della fibra e processo di incaglio distinto rendere il meccanico eccellente del cavo e
caratteristiche ambientali.
3. abilità di Anti-elettromagnetismo.
4. piccolo diametro del cavo, peso leggero del cavo, installare facilmente.
Prestazione:
Attenuazione massima: 0.35dB @ fibra di 0.21dB/Km e di 1310nm @1550nm: G652D
Installazione: Adatto ad aereo o a condotta
Applicazione: Applichi al sistema di comunicazione interurbano, al sistema della rete locale e sistema a rete dell'abbonato
Temperatura di funzionamento: -40°C~+70°C
Permisson ha piegato l'elettricità statica del raggio: 10 volte O.D.
Dinamico: 20 volte O.D.
Parametri tecnici:
| Tipo di cavo | Numero di fibre | Tubi | Riempitori | Diametro del cavo | Peso del cavo | Resistenza alla trazione | Resistenza di schiacciamento | Raggio di piegamento |
| Lungo/a breve termine | Lungo/a breve termine | Statico/dinamico | ||||||
| millimetro | Kg/km | N | N/100mm | millimetro | ||||
| GYTS-2~6 | 2~6 | 1 | 4 | 10,2 | 116 | 600/1500 | 300/1000 | 10D/20D |
| GYTS-8~12 | 8~12 | 2 | 3 | 10,2 | 116 | 600/1500 | 300/1000 | 10D/20D |
| GYTS-14~18 | 14~18 | 3 | 2 | 10,2 | 116 | 600/1500 | 300/1000 | 10D/20D |
| GYTS-20~24 | 20~24 | 4 | 1 | 10,2 | 116 | 600/1500 | 300/1000 | 10D/20D |
| GYTS-26~30 | 26~30 | 5 | 0 | 10,2 | 116 | 600/1500 | 300/1000 | 10D/20D |
| GYTS-32~36 | 32~36 | 6 | 0 | 10,6 | 129 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-38~48 | 38~48 | 4 | 1 | 11,2 | 141 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-50~60 | 50~60 | 5 | 0 | 11,2 | 141 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-62~72 | 62~72 | 6 | 0 | 12 | 159 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-74~84 | 74~84 | 7 | 1 | 13,6 | 209 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-86~96 | 86~96 | 8 | 0 | 13,6 | 209 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-98~108 | 98~108 | 9 | 1 | 15,4 | 232 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-110~120 | 110~120 | 10 | 0 | 15,4 | 232 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-122~132 | 122~132 | 11 | 1 | 17,2 | 280 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-134~144 | 134~144 | 12 | 0 | 17,2 | 280 | 1000/3000 | 300/1000 | 10D/20D |
|
Gamma di temperature
|
|
|
Impiegati conservazione/di trasporto
|
-40℃~+70℃
|
|
Impiegati dell'installazione
|
-30℃~+50℃
|
|
Impiegati di operazione
|
-40℃~+70℃
|
|
Caratteristiche strutturali
|
|
|
Numero di fibre
|
2~288
|
|
Tubo sciolto
|
Fibra colorata in tubo sciolto di PBT, riempito di gel della fibra
|
|
Membro di forza
|
Due fili di acciaio paralleli
|
|
Nastro ondulato della acciaio-plastica
|
Assicura la capacità di resistenza piacevole di pressione a prova d'umidità e laterale di cavo
|
|
Guaina
|
Polietilene (PE)
|
