Luogo di origine:
La Cina
Marca:
Hochiry
Certificazione:
TUV
Numero di modello:
PV1500
Contattici
Il cavo del pannello solare di PV1-F è un cavo speciale utilizzato per i moduli fotovoltaici solari nel sistema. Ha le caratteristiche di resistenza agli'agenti atmosferici, della resistenza ad alta temperatura e della resistenza di attrito. Ha un tempo di impiego lungo ed i conduttori di rame in scatola senza ossigeno di alta qualità. per assicurare l'effetto conduttivo superiore, i materiali isolanti ad alto rendimento ed i materiali della guaina dopo che la reticolazione di radiazione da un acceleratore di elettrone ad alta energia ha l'isolamento affidabile e proprietà meccaniche.

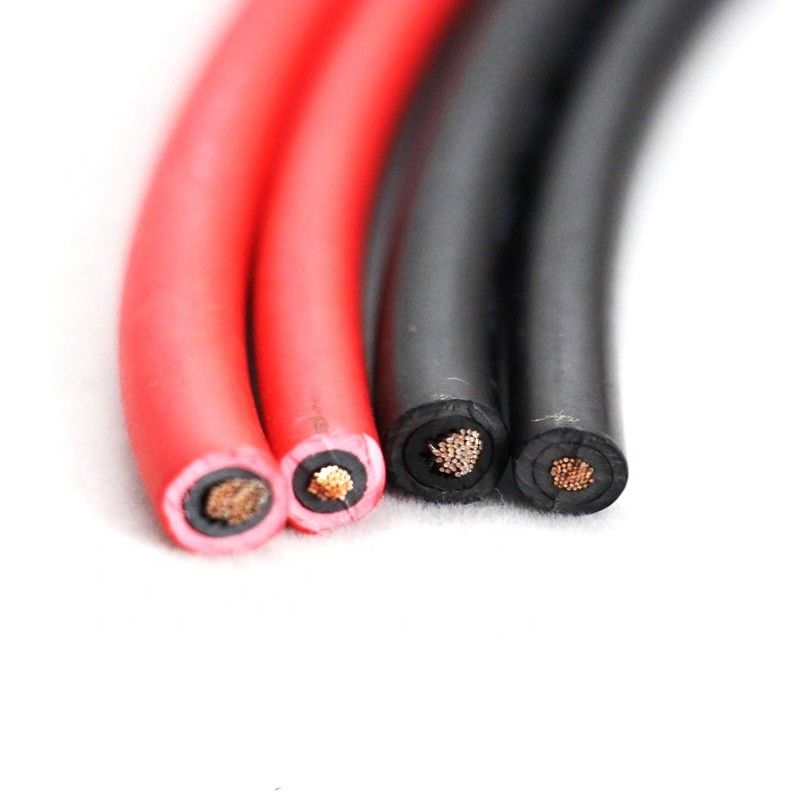

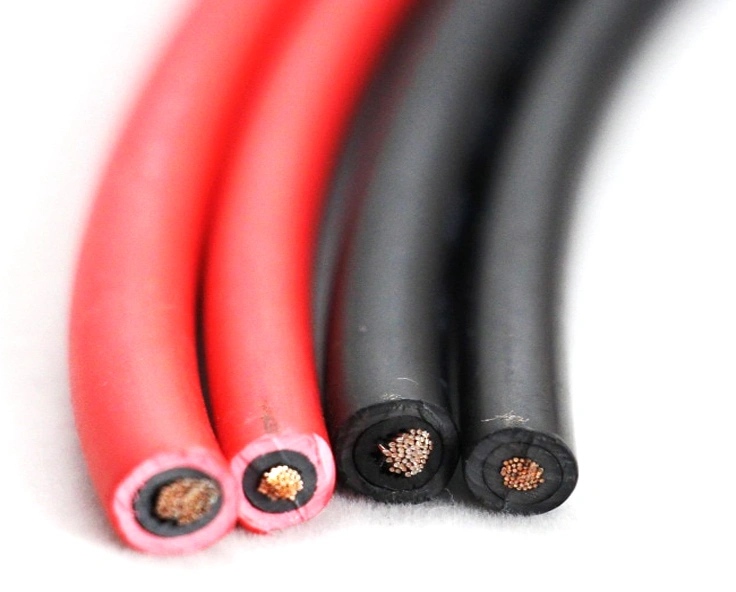

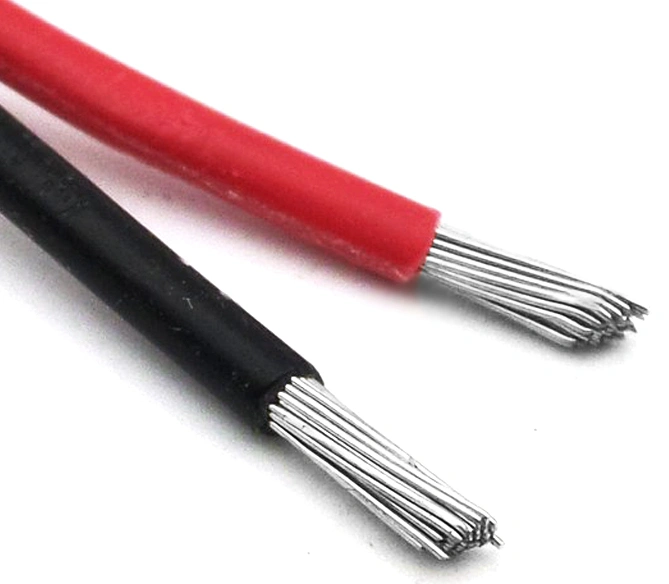

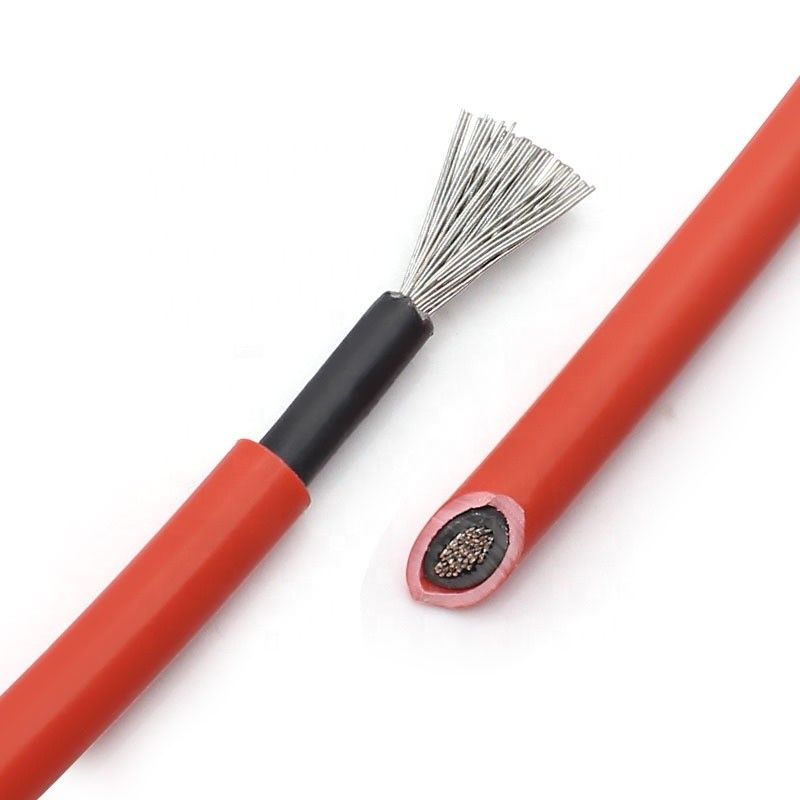

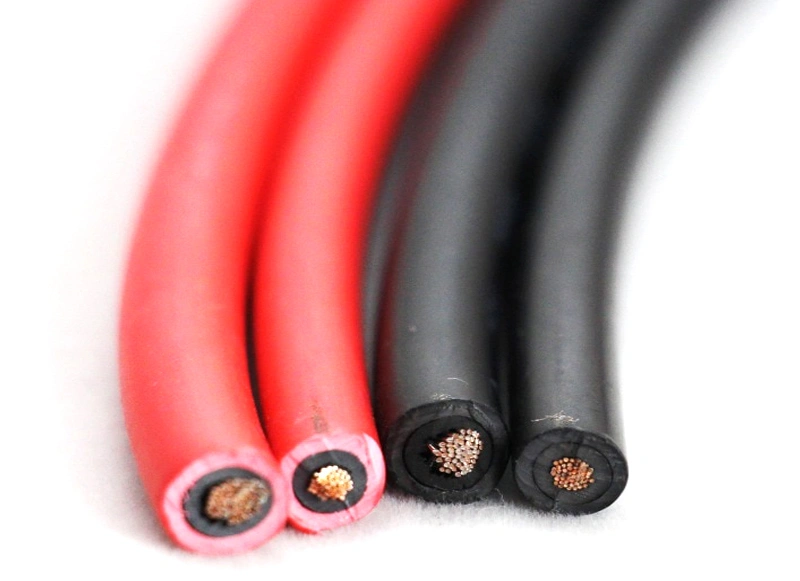

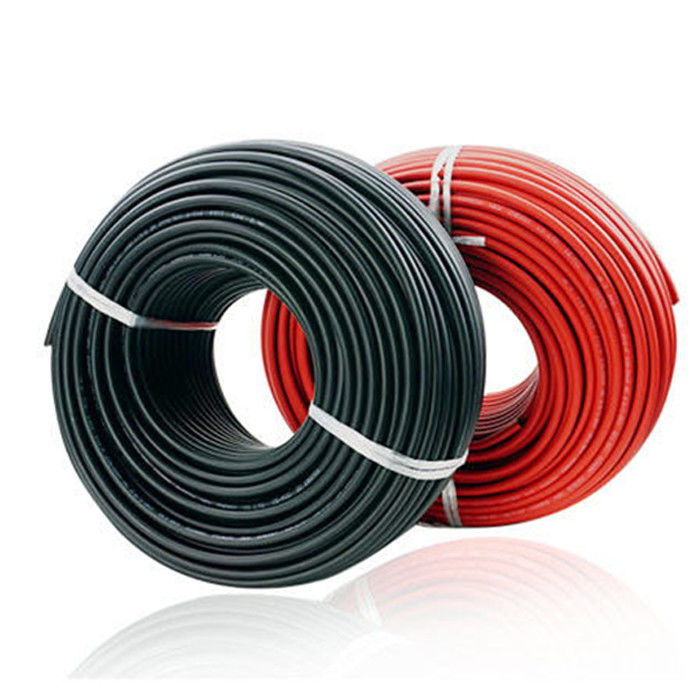

Cavo fotovoltaico di PV1-F
Il cavo di PV1-F è moduli solari fotovoltaici su un sistema di cavo speciale, che è tempo-resistente, temperatura elevata, l'abrasione ed altre caratteristiche. Ed avendo una lunga vita, il conduttore di rame senza ossigeno di alta qualità ha inscatolato per assicurare l'effetto conduttivo superiore, il materiale isolante ad alto rendimento ed il materiale della guaina dopo che la reticolazione di radiazione dall'acceleratore di elettrone ad alta energia gioca una prestazione d'isolamento affidabile e la prestazione meccanica
Cavo fotovoltaico H1Z2Z2-K
H1Z2Z2-K, cavo fotovoltaico di CC 1500V è utilizzato nel sistema fotovoltaico nominale della produzione di energia di tensione di CC 1.5KV fra il conduttore ed il conduttore ed il conduttore e la terra. È un prodotto migliorato in base al cavo fotovoltaico originale di PV1-F-06/1KV. Migliori l'effetto antinvecchiamento.
Dettagli fotovoltaici del prodotto del cavo di PV1-F
| Modello: | PV1-F | Diametro esterno del conduttore incagliato: | 2.60mm |
| Norma di applicazione: | 2 PfG 1169/08.2007 | Spessore nominale dell'isolamento: | 0.8mm |
| Materiale del conduttore: | L'IEC 60228, categoria 5 ha incagliato il filo di rame in scatola | Spessore nominale della guaina: | 0.9mm |
| Materiale di isolamento: | L'irradiamento ha unito con legami atomici incrociati la poliolefina ignifuga senza alogeno del basso fumo | Diametro esterno di cavo finito: | 6.1±0.1mm |
| Materiale della guaina: | la radiazione ha unito con legami atomici incrociati la poliolefina ignifuga senza alogeno del basso fumo | Resistenza del conduttore (20ºC): | ≤5.09Ω/km |
| Sezione trasversale nominale: | 4mm2 6mm2 | ºC di temperatura del luogo di lavoro: | -40~+90 |
| capacità di carico corrente: | 5 alti | Più alta temperatura del conduttore: | +120ºC |
| Numero dei centri: | 1 | Fornisca di rimandi la temperatura permissibile di cortocircuito: | 200ºC5S |
| Struttura del conduttore: | NO./mm 56/0.30 | Tensione nominale: | CC: 1.8kv CA U. /U: 0.6/1kv |
Resistività superficiale della guaina
La resistività superficiale del conduttore finito non dovrebbe essere più di meno di 109Ω.
Caratteristiche di prodotto fotovoltaiche del cavo di PV1-F:
Prestazione fotovoltaica del cavo di PV1-F
1. Resistenza di CC
La resistenza di CC del centro conduttivo del cavo finito non è più di 5.09Ω/km a 20ºC.
2. Prova di tensione di immersione
Il cavo finito (20m) non non ripartizione dopo l'immersione in acqua del ºC (20±5) per 1h dopo la prova di tensione 5min (CA 6.5kV o CC 15kV).
3. Il lungo termine resiste alla tensione di CC
Il campione è 5m lunghi e messi in ºC (85±2) l'acqua distillata che contiene il cloruro di sodio di 3% (NaCl) per (240±2) la h e le due estremità sono esposte alla superficie dell'acqua per 30cm. Applichi una tensione di CC 0.9kV fra il centro del cavo e l'acqua (il centro conduttivo del cavo è collegato all'elettrodo positivo e l'acqua è collegata all'elettrodo negativo). Dopo avere eliminato il campione, esegua una prova di tensione di immersione dell'acqua. La tensione di prova è CA 1kV e nessuna ripartizione è richiesta.
4. Resistenza di isolamento
La resistenza di isolamento del cavo finito a 20ºC non è di meno che 1014Ω·cm,
La resistenza di isolamento del cavo finito a 90ºC non è di meno che 1011Ω·cm.
|
Sezione trasversale nominale
|
mm2
|
1,5
|
2,5
|
4,0
|
6,0
|
10
|
16
|
25
|
35
|
|
Tipo del conduttore
|
5
|
5
|
5
|
5
|
5
|
5
|
5
|
5
|
|
|
Diametro nominale del conduttore
|
millimetro
|
1,58
|
2,04
|
2,59
|
3,17
|
4,07
|
5,22
|
6,51
|
7,71
|
|
Spessore nominale dell'isolamento
|
millimetro
|
0,7
|
0,7
|
0,7
|
0,7
|
0,7
|
0,7
|
0,9
|
0,9
|
|
Spessore nominale della guaina
|
millimetro
|
0,8
|
0,8
|
0,8
|
0,8
|
0,8
|
0,9
|
1,0
|
1,1
|
|
Limite superiore del diametro esterno medio
|
millimetro
|
5,4
|
5,9
|
6,6
|
7,4
|
8,8
|
10,1
|
12,5
|
14,0
|
|
Peso nominale
|
kg/km
|
52
|
67
|
87
|
113
|
178
|
254
|
363
|
473
|
